Доводчик дверной 4S черный 80-150кг
Инструкция
-
80-120кг
-
80-150кг
-
-
Универсальный дверной доводчик уличный морозостойкий, предназначен для дверей левого и правого открывания. Устанавливается на тяжёлые входные двери весом от 80 до 120 кг. Данная модель разработана с учетом особенностей эксплуатации в российских условиях. Диапазон рабочих температур от –45° до +60°C.
Прочный силуминовый корпус имеет высокие антикоррозийные свойства. Эти характеристики позволяют использовать модель 4S как доводчик на металлическую дверь. Скорость закрывания двери регулируется при установке в двух диапазонах при помощи винтов на корпусе доводчика.
Доводчик рекомендован для установки на противопожарные двери (Сертифицирован согласно требованиям ГОСТ Р 56177-2014, п. 5.1.12, Приложение Б «Требования к доводчикам, предназначенным для использования в конструкциях противопожарных/противодымных дверей»).
Угол открытия двери зависит от установки доводчика.
Если корпус доводчика установлен на дверной короб, то угол открытия будет максимальным - до 180 градусов.
Если корпус доводчика установлен на дверное полотно, то угол открытия зависит от места установки относительно петель - чем дальше доводчик от петель, тем меньше угол открытия. Более подробная информация есть в инструкции.
*Значение EN - это классификация доводчика по европейскому стандарту EN1154. Данный стандарт классифицирует модели доводчиков согласно усилию закрывания с учетом веса и ширины дверного полотна. Доводчик модели 4S соответствует классу EN5-6
Важная информация!
Надежность установки доводчика напрямую зависит от того, насколько прочно винты закреплены в полотне двери (либо коробе). Следует учитывать, что при установке доводчиков на металлические двери существуют определенные нюансы.
В комплекте с доводчиками поставляется крепеж для установки на металлические двери - набор винтов М6 (винты с метрической резьбой диаметром 6мм).
Способ крепления доводчика на металлическую дверь напрямую зависит от толщины металла в двери, а именно:
1. В стали толщиной от 4мм и более сверлом по металлу диаметром 5 мм сверлится отверстие, далее при помощи метчиков нарезается резьба, и вкручивается винт.
2. В тонком металле - 3мм и менее - необходимо использовать резьбовую заклёпку (в комплект поставки не входит), либо усилить место установки доводчика дополнительной металлической пластиной.
Резьбовую заклёпку следует подбирать под толщину полотна двери (либо короба). Для установки резьбовых заклёпок понадобится специальный заклёпочник, шуруповёрт или дрель, сверло (обычно для резьбовых заклёпок М6 требуется сверло диаметром 9 мм).
При установке доводчиков на деревянные двери диаметр отверстия под шурупы выбирается исходя из плотности массива дерева.
- Серия Серия S
- Тип изделия Доводчик дверной
- Вес двери, кг от 80 до 120 кг / от 80 до 150 кг
- Скорость закрывания регулируется двумя независимыми клапанами Да
- Класс доводчика EN5-6
- Материал корпуса Силумин
- Морозостойкость Да
- Температурный режим, С от -45 °С до +60 °С

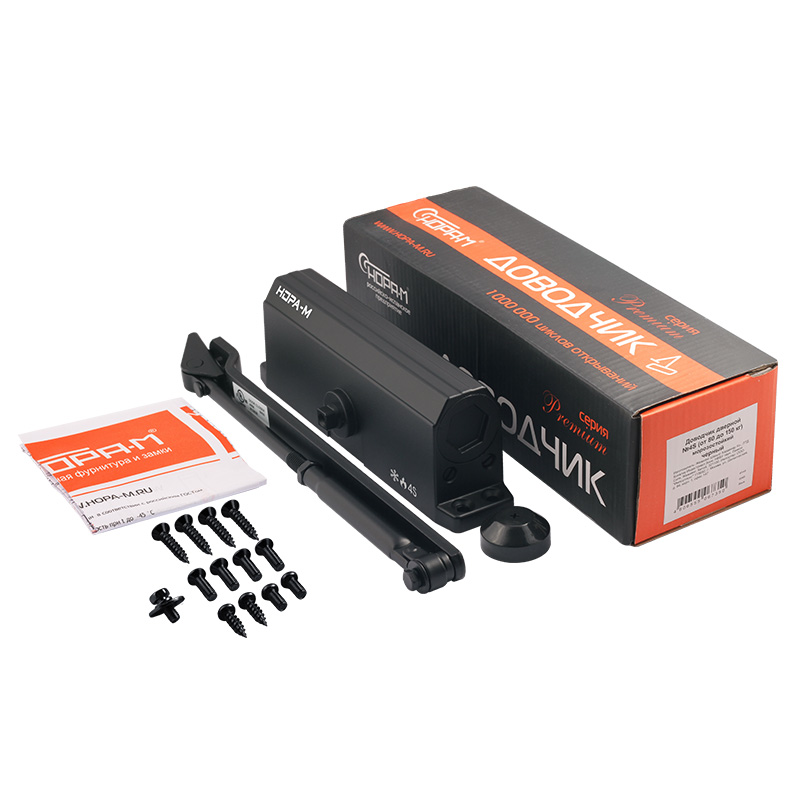

- Крепеж в комплекте 2 вида крепежа - для металлических и для деревянных/пластиковых дверей
- Длина, мм 223
- Длина рычага от 260 до 330 мм
- Посадочные размеры, мм 206х19 мм
- Противопожарные двери Да
- Сертификат ГОСТ Сертификат соответствия ГОСТ Р 56177-2014 / ГОСТ 538-214
- Фиксация положения (hold open) Нет
- Ресурс работы Не менее 1 000 000 рабочих циклов
- Производство НОРА-М
- Гарантия 5 лет
-
Цвет по RAL
Цвета доводчиков не совпадают с RAL на 100%.
Небольшое отличие по цвету: коричневый - RAL 8011, белый - RAL 9003, черный - RAL 9004.
Значительное отличие по цвету: графит - RAL 8019, серебро, серый - самый близкий RAL 9006, золото - самый близкий RAL 1036
